Особенности установки выключателя массы автомобильного аккумулятора

Далеко не все автолюбители знают, но в действительности выключатели массы начали активно использовать ещё несколько десятков лет назад. Причём ставили их как на отечественные автомобили, так и на иномарки.

Выключатели того времени выполняли 2 основные функции. Фактически это была простая, но весьма эффективная охранная система. Если быть точнее, она защищала от возможного угона, поскольку на то время современных средств ещё не существовало. Плюс выключатель позволял избегать утечки тока во время длительной стоянки транспортного средства.

Вряд ли стоит удивляться тому факту, что спустя примерно 40 лет функции выключателей массы никак не изменились. Улучшилось качество самих устройств, расширился ассортимент. Многие автолюбители продолжают проявлять повышенный интерес к ним.

Понятие о выключателе массы

Первым делом нужно разобраться с самой сутью выключателей массы для аккумуляторных батарей, поскольку не все до конца понимают, о чём идёт речь.

Выключателем называют устройство, позволяющее отключить питание бортовой сети от АКБ без скидывания самой клеммы.

Это исключает необходимость всякий раз поднимать капот, брать в руки инструмент или вручную откручивать крепление минусового провода с клеммой от вывода на аккумуляторной батарее.

Прежде чем поставить размыкатель, подумайте, какие задачи он будет выполнять на вашем транспортном средстве. Учитывая разнообразие нынешних противоугонных систем и охранных комплексов, мало кто будет полагаться на выключатель как на полноценную альтернативу сигнализации.

То есть основной причиной монтажа справедливо считается желание снизить потери тока, наблюдающиеся при длительной стоянке с подключённым минусом. В этой ситуации вполне можно обойтись простейшим устройством либо собрать его из подручных материалов. Если же вы хотите сделать размыкатель частью охранной системы, лучше обзавестись девайсом заводского производства с хорошими характеристиками.

Учитывая нынешние условия, размыкатель может выполнять 3 функции:

1. Отключать питание бортовой сети. Актуально, если машина остаётся в гараже или на стоянке на длительный период времени. Нет необходимости лезть под капот.
2. Дополнительно усиливать защитные меры для охраны автомобиля. Интересно, что в погоне за взломом современных сигнализаций многие злоумышленники забывают о старых дедовских методах и не знают, как с ними справиться.
3. Отключать вспомогательный аккумулятор. Некоторые автомобилисты ставят на машину одновременно 2 АКБ. Одна используется как основная, а вторая питает нештатные потребители. Размыкатель позволяет одну из них отключать по мере необходимости.

Будет справедливо сказать, что основной упор делается именно на предотвращение утечки тока. Современные машины наполнены всевозможной электроникой и зависимыми от электричества устройствами. Даже при нормальном состоянии авто потери тока будут составлять 50–150 мА. А при появлении проблем ток утечки заметно увеличивается и иногда за короткое время может полностью разрядить аккумулятор.

Выводы: за и против

Что можно сказать в заключение? Использовать или нет выключатель массы? Использовать для чего? Если применять это устройство для борьбы с утечкой тока, то оно полезно. Но не на всех автомобилях. Если речь идёт о старых отечественных (и не только) автомобилях без электроники, управляющей питанием и зажиганием двигателя, выключатель массы будет к месту. Это используемые до сих пор транспортное средства с карбюраторной системой питания двигателя.
Если у вас автомобиль с электронным блоком управления, отвечающим за дозирование топлива, работу системы зажигания, контроль и корректировку параметров двигателя, то это устройство может лишь навредить. Об этом же говорят рекомендации самих производителей подобных автомобилей. В некоторых случаях отключение массы может даже грозить выходом из строя управляющей электроники.

На современном автомобиле выключатель массы может понадобиться лишь в случае ремонтных или профилактических работ, когда требуется обесточить автомобиль. В этом случае всё равно придётся отключать аккумулятор. Гораздо удобнее просто щелкнуть выключателем. А бороться на этих транспортных средствах с утечкой тока таким образом не рекомендуется. Тем более что у них для этого есть штатные средства.

В качестве противоугонного средства выключатель массы аккумулятора также можно применять с несколькими «если». Когда вы просто отрубаете массу, то будет обесточена и сигнализация. Если только вы не проведете от неё отдельную линию на минус аккумуляторной батареи, которая разрывается не будет. Помимо этого, надо установить дистанционный выключатель с потайной кнопкой где-нибудь в салоне. Если это будет обычный ручной выключатель под капотом, то угонщику не составит труда его просто включить. Вот если он не будет знать, где включается масса, а в этот момент сигнализация будет орать на полную, тогда угнать автомобиль станет проблематичнее. Кто-то скажет, проще замкнуть куском кабеля расстояние от выключателя до минуса АКБ. Да, но подходящий кабель ещё нужно где-то найти.

В общем, ставить или нет, решать вам. А в комментариях можете написать о своём опыте в этом вопросе.

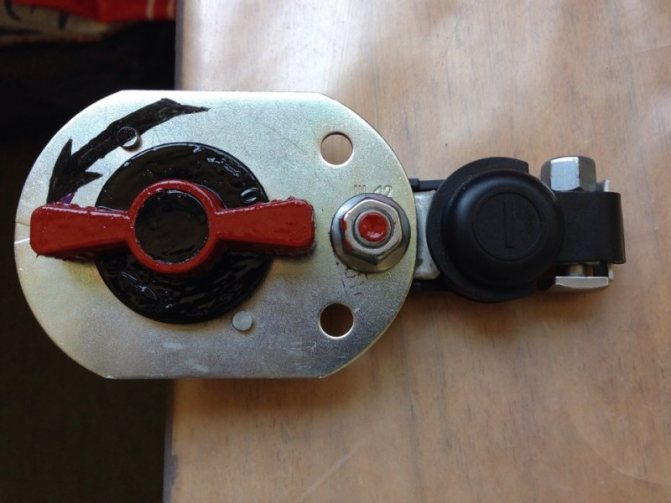

Выключатель массы для автомобиля

Варианты выключателей

Можно выделить несколько разновидностей размыкателей.

Подобный девайс может быть:

• тиристорный;
• ручной;
• дистанционный электромеханический на основе реле.

Ручные модели получили наибольшее распространение при установке на спецтехнику и грузовые машины. Они способны выдерживать высокий ток. Такие же устройства успешно применяются на легковых авто.

Тиристорные используются на машинах с пусковым током 150–320 А. Часто предусматривают скрытый тип управления. Но учитывайте, что тиристоры могут не выдерживать высокого пускового тока в момент запуска двигателя.

Дистанционные размыкатели широко применяются на легковых машинах и грузовиках. Обладают неоспоримым преимуществом в виде управления из салона, где достаточно в тайном месте разместить кнопку.

Вместо послесловия

Выводы на основе отзывов о выключателях аккумуляторной массы на автомобиль ВАЗ делятся на положительные и отрицательные:

По таблице видно, что отрицательные стороны, скорее, гипотетичны, нежели критичны.

Работа по установке выключателя массы аккумулятора на автомобиль ВАЗ на первый взгляд несложная, но подразумевает множество нюансов. Если вы сомневаетесь в том, что выполните всё правильно, доверьте её специалистам автосервиса. Таким образом исключатся все ошибки, которые могут привести к перегоранию проводки.

Если вырешились провести работу самостоятельно, тщательно обдумайте алгоритм. Подберите не только выключатель массы на соответствующую модель автомобиля ВАЗ, но и необходимый инвентарь. Хорошим помощником в работе послужит инструкция. Она прилагается к каждому выключателю массы, предназначенному для эксплуатации на автомобиле ВАЗ. Там не только расписано как установить его, но и показаны электрические схемы.

Источник: сайт vdsauto.com

Как собрать своими руками

Если вы решили установить устройство, позволяющее отключить массу от аккумулятора, это можно сделать своими руками.

Разумеется, можно обойтись и без сложных систем, просто подняв капот и вручную сняв клемму. Но согласитесь, что отключать кнопкой из салона намного проще и удобнее.

Отдавайте предпочтение простым схемам, где применяются кнопка и механические контакты. Это отличный выбор для тех, кто желает улучшить эффективность работы уже установленного охранного комплекса.

Чтобы сделать дистанционное отключение массы, вам потребуются:

• кнопка типа S1;
• тринистор;
• диод;
• проводка;
• изоляция и пр.

Тринистор является тиристором, который предусматривает наличие 3 электровыводов. А именно катода, анода и управляющего электрода.

Саму схему сборки устройства можно представить в таком виде:

1. Тринистор берёт на себя функции электрореле. Он будет срабатывать, когда появится импульс от управляющего электрода.
2. Следует выбрать потайное место для размещения управляющей кнопки. При замыкании на ней контактов появится импульс для дальнейшего срабатывания системы.
3. Импульс, попадая к тринистору, обеспечивает отпирание. От этого сопротивление резко падает, по системе проходит мощный ток.
4. За счёт применения тринистора ток будет идти только от АКБ до бортовой сети.
5. Чтобы АКБ получала заряд от генератора при работе двигателя, параллельно с тринистором нужно установить диод.
6. Монтаж лучше выполнять, используя крепежи из дюралевой стали. Одна полка дюралевого уголка требуется для монтажа полупроводников, а на второй можно сделать отверстия под крепёжные элементы для соединения с кузовом.
7. Для прокладки проводки применяются многожильные провода.

При объединении всех элементов в одну схему во время нажима из салона кнопку масса будет размыкаться. Это не позволит потребителям получать питание от аккумуляторной батареи.

Обратите внимание на технологические нюансы

Хороший выключатель снабжается предохранителями и служит для обесточивания аккумулятора автомобиля. Именно это обстоятельство является дополнительной проблемой для потенциальных угонщиков. Если вы решили приобрести выключатель массы, следите, чтобы он был новым. Не стоит пользоваться бывшим в употреблении! В таком состоянии ВМ легко нанесёт вред электросистеме машины.

Когда проводится обесточивание аккумулятора, существует большая вероятность отключения автомобильного компьютера. Это, в свою очередь, грозит сбоями, такими как стирание из памяти информации, необходимой для полноценной работы. Как предотвратить подобное развитие событий, какой источник энергии купить и каким образом его подсоединить – эти вопросы следует обсудить с профессионалами.

Особенности монтажа

В теории вы уже знаете, как отключить массу от штатного аккумулятора на своём авто. Теперь непосредственно о том, как поставить на АКБ размыкатель.

Самостоятельная установка не должна вызвать особых проблем. Чтобы клемма АКБ размыкалась по команде водителя, необходимо:

1. Соединить накидную клемму от АКБ с выводом катода на тринисторе. Всю конструкцию следует собрать и поместить в защитный корпус. Можно металлический.
2. В салон от моторного отсека протягивается управляющий провод. В зависимости от конструктивных особенностей авто можно найти разные пути, чтобы не сверлить в металле дополнительные отверстия.
3. Кнопку управления размыкателем устанавливают так, чтобы иметь к ней лёгкий доступ, но при этом маскируя её от посторонних глаз.
4. С ещё одним проводом от тринистора соединяется масса, а с другим управляющий кабель.

Если размыкатель будет выступать как дополнительная мера защиты от угона, заранее позаботьтесь об использовании достаточно мощного диода. Стоит омметром измерить внутреннее сопротивление диода в открытом положении. Важно, чтобы напряжение не падало ниже 0,5 В. Иначе АКБ заряжаться от генератора не будет.

Теперь вы знаете, как установить выключатель на массу, чтобы аккумулятор не страдал от саморазряда при длительной стоянке.

Есть ли необходимость в таком устройстве конкретно в вашем случае, каждый автомобилист решает сам.

Типичные неисправности, ремонт и обслуживание включателя массы

Тумблер массы — это простое и даже в неком роде, примитивное устройство. Оно долговечно и редко когда ломается. В случае, если Вы неудачно установили разрыватель и на него постоянно попадает влага, то он может покрываться коррозией и перестать нормально функционировать. В этом случае его легко можно разобрать и почистить. Задача на 5 минут.

Бывают и более сложные случаи поломки, обрыв обмотки электромагнита, поломка фиксатора и многое другое. При таких неисправностях, устройство проще и дешевле просто поменять. Если обобщить, то это одноразовая деталь, ее проще менять, чем думать о ремонте.

One comment

Я не понял, как выключить массу и …!? Где объяснение выключения массы. Вы что вообще в школе не учились? Тиристор, это не простой выключатель! Выключить тиристор , можно, только: 1. подать импульс на управляющий электрод; 2. замкнуть цепь прохождения тока; 3.подать ток в обратном направлении. Объясните, пожалуйста, как Вы собираетесь отключить бортовую цепь!? Каким новым, приемлемым, для этого случая способом!? Тиристор-это не управляемый прибор в сравнении с транзистором!

Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Полезные рекомендации

Стоит ещё раз подумать о том, устанавливать выключатель массы или нет.

Это связано с такими особенностями:

1. Некоторые устройства и системы, когда отключается питание, могут сбрасывать настройки, терять ранее заданные параметры. Их потребуется всякий раз восстанавливать.
2. Не переживайте, что у вас обнулится одометр или полностью собьются все настройки в ЭБУ. Они являются энергонезависимыми.
3. При размыкании массы на некоторых машинах срабатывает сирена сигнализации.
4. Если охранный комплекс не имеет собственного источника питания, отключение АКБ приведёт к тому, что сигнализация работать не будет.
5. Ряд параметров на инжекторных двигателях сбрасываются и не сохраняются. К примеру, при использовании выключателя вы можете и не узнать о наличии тех или иных ошибок.
6. Есть риск столкнуться с тем, что от машины отвяжется иммобилайзер. Распространённое явление для более новых авто.

Подводя итог, стоит сказать, что размыкатель на машинах после 2000 года выпуска, а особенно на инжекторных, использовать не рекомендуется. Слишком много настроек придётся восстанавливать.

Думайте и принимайте решение в зависимости от конкретной ситуации и индивидуальных обстоятельств. Выключатель потенциально полезен и необходим. Но не всегда и не всем.
