Коробка передач ВАЗ 2107 пяти ступка: схема, устройство и технические характеристики, фото и видео

Схема переключения передач ВАЗ-2101 — ВАЗ-2107

На рисунке показана схема переключения четырехступенчатой (А) и пятиступенчатой (В) коробок передач.

Движение автомобиля рекомендуется начинать на прогретом двигателе. Если же у Вас такой возможности нет и прогрев двигателя Вы проводите при движении автомобиля, то при низкой температуре окружающего воздуха и после длительной стоянки рекомендуется некоторое время двигаться на низших передачах с невысокой частотой вращения коленчатого вала двигателя. По мере прогрева масла в коробке передач и заднем мосту последовательно переходите на высшие передачи.

Для движения задним ходом нажмите на рычаг переключения передач, утопив его до упора, и переведите в положение, соответствующее включению задней передачи. Заднюю передачу включайте только при полностью остановленном автомобиле.

Во время движения не превышайте даже на спуске максимально допустимых скоростей движения, обозначенных на спидометре красными метками вблизи цифр 40, 60 и 100, соответствующих 1-й, 2-й и 3-й передачам.

Во время движения следите за работой различных узлов по соответствующим приборам и контрольным лампам. В нормальных условиях все лампы красного цвета не должны гореть. Их включение сигнализирует о необходимости проверки соответствующего узла.

После преодоления бродов, а также после мойки автомобиля или при длительном движении по мокрой дороге, когда в тормозные механизмы колес попадает вода, произведите при движении несколько плавных торможений автомобиля ВАЗ-2101 — ВАЗ-2107, чтобы просушить диски, барабаны и тормозные накладки.

При движении по лужам снижайте скорость во избежание аквапланирования, которое может вызвать занос или потерю управления. Изношенные шины увеличивают такую опасность.

По возможности водите автомобиль на умеренных скоростях. Резкие ускорения и замедления, движение автомобиля на повышенных скоростях приводят к быстрому износу шин и перерасходу топлива. Расход топлива также увеличивается при недостаточном давлении воздуха в шинах, при изношенных или загрязненных свечах зажигания, при неправильной регулировке системы холостого хода карбюратора.

Расход топлива и износ шин увеличивается и при буксировании прицепа. Кроме того, при буксировании прицепа возрастают нагрузки на кузов, двигатель и трансмиссию, что снижает их ресурс.

Переключение передач

Это положение рекомендуется при движении по горным дорогам. При этом лучше используется мощность двигателя и возрастает эффект торможения двигателем. Трансмиссия автоматически переключается между первой и второй передачами. Третья и четвертая передачи заблокированы.

Это положение применяется при вождении в обычных условиях. Автомобиль трогается с места на первой передаче, и затем происходят автоматические переключения между 2-й, 3-й и 4-й передачами. Момент переключения зависит от положения педали акселератора и скорости движения.

Как правильно переключать передачи

Естественно, эти расчеты схематичны, потому как нужно учитывать другие факторы, которые могут влиять на езду. Как бы там ни было, но данная схема применима к негруженным автомобилям, которые движутся по дороге, на которой отсутствуют какие бы то ни было сопротивления. Если таковые имеются, к примеру, автомобиль едет по глубокому снегу, вязкому песку или взбирается на крутой подъем, то переключение передач следует осуществлять несколько позже — то есть выше озвученных скоростных режимов.

Для начала нужно запомнить главный принцип переключения передач: при переходе с низкой на высокую передачу или наоборот необходимо выжимать сцепление. Иными словами, рычаг КПП и сцепление должны идти в тесной связке, словно альпинисты, штурмующие опасный траверс Эвереста. Если вы не будете соблюдать это правило, тогда заранее отложите определенную сумму денег, которая понадобится вам на покупку новой коробки передач.

Как переключать передачи

Многие водители достаточно часто пропускают передачи при переключении вниз. Например, при повороте направо используется схема: IV — 60 км/час, торможение, II — 40 км/час. Третья передача в данном случае пропускается. Из приведенных выше примеров видно, что порой можно пропускать передачи и при ускорении. В первом приведенном примере, если после прохождения поворота не нужно разгоняться, можно сразу включить IV. При обгонах лично я часто использую схему: III с разгоном до 100 км, потом сразу V.

Самое главное – никогда при движении не используйте нейтральную передачу. Более подробно про это было описано в статье «Как нажимать на педали». Кроме постоянного использования коробки передач основным для опытного водителя является – правильный выбор передачи. Хочу описать на примере своего первого автомобиля ВАЗ 21093, двигатель 1,5 карбюратор, 2000 г.в.

Разборка и сборка КПП Ваз 2101

Установите вторичный вал с оправкой на пресс, подложите под шестерню третьей передачи опорные полукольца, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу, ступицу скользящей муфты переключения третьей и четвертой передач и шестерню тертьей передачи.

Устройство вторичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Тюнинг двигателя

Переделка 4-х ступенчатой КПП в 5-ти ступенчатую

До 1976 года ВАЗ выпускал единственную модель коробки передач-2101, которую ставил на всe “жигули”. Затем появилась КП 2121 с “повышенным” рядом, предназначенная для “Нивы” и ВАЗ-2106. В 1979 году завод освоил КП 2105 для нового семейства. Сегодня она производится в двух вариантах (четырех- и пятиступенчатая) и идет на все “жигули” и “Ниву. А прежние агрегаты сняли с производства еще в 1987 году. Однако запчасти к ним делали очень долго. Поэтому в продаже до сих пор встречаются детали разных поколений. В чем их отличие? Начнем с первичного вала. 2101 имеет 17 зубьев на ведущей шестерне, 2121 — 19 зубьев. А вариант, что ныне ставят на конвейере, насчитывает 18 зубьев (фото 1). Средняя розничная цена — 550 рублей.
Каждому первичному валу соответствует свой промежуточный. У 2101 на венце постоянного зацепления нарезано 29 зубьев, а на шестерне первой передачи — 15. У 2121 — 28 и 15 соответственно. На венце промежуточного вала 2105 все те же 28 зубьев, но с другим модулем (!). Чтобы не запутаться, посчитайте зубья на шестерне первой передачи: здесь их 14. Вал 2107 предназначен для пятиступенчатой коробки передач. Все его шестерни такие же, как у 2105. Единственное отличие — резьбовое отверстие для крепления блока шестерен пятой передачи и заднего хода (фото 2). Вместе с болтом его можно купить за 520 руб.

Вторичные валы в сборе у всех “четырехступок” взаимозаменяемы. Разница лишь в ведомой шестерне первой передачи. Их две — универсальная для 2101 и 2121 и уникальная — для 2105. Внешне они похожи, ведь у каждой по 33 зуба. Правда, с разным углом наклона. Отличие в диаметре: 2101 — 96,8 мм, 2105 — 98,8 мм (фото 3).

У “пятиступки” вторичный вал свой (фото 4). Стоит он в среднем 550 руб.

Вы решили добавить своей “старушке” пятую передачу? Если коробка передач древняя, типа 2101 или 2121, — проще, пожалуй, сменить агрегат в сборе. А в случае с 2105 стоит попробовать. Итак, к четырехступенчатой коробке передач 2105 докупаем промежуточный и вторичный валы. К последнему также — блок шестерен пятой передачи. Набор (фото 5) состоит из ступицы (80 руб.), муфты (250 руб.), шестерни пятой передачи с синхронизатором (330 руб.), блока шестерен пятой передачи и заднего хода (400 руб.) и маслоотражательной шайбы (20 руб.) (фото 6).

Промежуточную шестерню заднего хода оставляем прежнюю, а вот ее ось придется заменить. Старая имеет две опоры — в картере КП и задней крышке. У “пятиступки” опора в крышке отсутствует. Модернизированная ось (45 руб.) закреплена в картере гайкой, а не выступом стопорной пластины (фото 7). Если тратиться на новую пластину не хочется (50 руб.), можно оставить старую, удалив выступ.

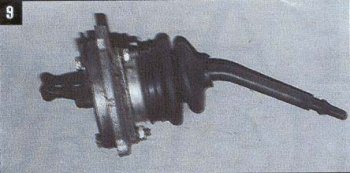

Изменился и привод переключения передач. Комплект штоков и вилка включения пятой передачи и заднего хода (фото обойдутся в 420 руб. Плюс механизм выбора передач (фото 9) — еще 400 руб.

В старой крышке пятая передача не поместится — нужна новая — 550 руб. (фото 10). Если у вас «Нива», поищите ту крышку, что с заглушкой под привод спидометра (место указано стрелкой). Но и это не все. Понадобятся новый датчик включения фонарей заднего хода — 30 руб. (фото 11), модернизированная опора силового агрегата — 40 руб. (фото 12) с поперечиной 2107-1001100 — 40 руб. и подшипник блока шестерен — 70 руб.

Чем сердце успокоится

Новая пятиступенчатая коробка передач стоит около 8000 рублей. Затраты на самостоятельную переделку — 3900. Плюс не поддающееся оценке моральное удовлетворение — сам делал!

Устройство КПП ВАЗ-2101

Схема КПП ВАЗ-2101 показывает, что весь узел состоит из трех валов, которые помещены в корпус КПП. Несмотря на большое количество составных частей, КПП является сравнительно компактной. Отметим, что схема эта не полная, поскольку на ней не видно ползунов, фиксаторов и вилок переключения. Они располагаются в картере с другой стороны КПП.

Примерно так же и осуществляется включение все остальных ступеней. Чтобы предотвратить включение двух ступеней одновременно, водитель перед включением необходимой скорости сначала выводит из зацепления шестерни включенной ступени, то есть, сначала переводит рычаг в «нейтраль», а затем уже соединяет необходимые шестеренки.

Как устроена КПП ВАЗ 2107?

Устройство КПП ВАЗ 2107 и схема ее сборки достаточно сложны, вследствие чего ее диагностику и ремонт традиционно поручают специалистам. Но для осмысления принципа ее работы познакомиться с ее устройством лишним не будет.

Коробка передач или же трансмиссия — это именно та система, которая наиболее часто выходит со строя, поэтому при ее пользовании необходимо соблюдать некоторые правила, чтобы продлить ее ресурс.

Назначение КПП

5-ти ступенчатая КПП в автомобиле ВАЗ 2107 необходима для передачи вращающего момента от мотора с дальнейшей передачей его трансмиссионной системе. Установленная на ВАЗ 2107 коробка,располагает 6-ю скоростями: 5 передних и 1 задняя.

Схема устройства КПП

Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

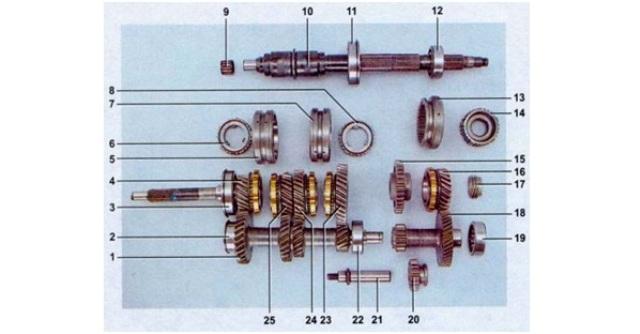

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.

Основные детали

Главные системы и части КПП находятся в корпусе №3.

Трансмиссионная система складывается из трех валов:

• первичного с четырьмя шестеренками;
• вторичного №10 с шестеренками;
• промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

Первичный вал

Первичный вал — это одно целое с шестернями, вращающимися на подшипнике №3, который находится в картере КПП.

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Примечание! Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

3. Ещё неисправность может быть в самом приводе сцепления, а именно из-за сломанного привода сцепления, педаль сцепления в полностью выжатом состоянии не будет работать вообще, или же при изношенном приводе сцепления, при выжимании педали скорости могут так же тяжело переключаться и переключаться с характерным для этого хрустом. (Более подробную информацию, см. в статье под названием: «Замена сцепления», в этой статье вы найдёте рубрику под названием: «Когда нужно менять сцепление», так вот подробно изучите эту рубрику и вы будете знать какие признаки будут указывать на износ сцепления)

Стоимость экспресс замены КПП ВАЗ

Гарантия 1 год или 60 000 км. пробега на работы и коробки переключения передач ВАЗ.

Коробка передач новая ВАЗ 2104 ВАЗ 2105 ВАЗ 2106 ВАЗ 2107

/на все модели ВАЗ классика/

Цены на дополнительные работы при ремонте механической коробки переключения передач ВАЗ классика:

Комплексная дефектовка (разборка)

Замена сцепления (как отдельная работа)

Снятие и установка механической коробки переключения передач как отдельная работа – без ремонта

Замена сцепления при снятой кпп

Как выключить скорость на ваз 2101

Учтите, что процесс демонтажа узла переключения скоростей — весьма трудоемкий, поэтому, для его реализации, привлекайте к работеСнятие КПП ВАЗ начните с открытия крышки капота ВАЗ-2107. Далее отключайте клемму «минуса» от АКБ и демонтируйте панель радиоприемника. Вождение автомобиля является очень важным и ответственным занятием, который от Вас потребует знаний ПДД, технического оснащения, а также при непредвиденных ситуациях и некоторых навыков по его обслуживанию. Разгоните автомобиль ваз 2106 до 50 км/ч, выровняйте скорость, а затем выключите передачу и двигайтесь по инерции до полной остановки.Фаркоп ВАЗ — 2101. Прайс-лист на запчасти Chery, Geely. 0. главное момент поймать чем выше скорость — тем выше обороты должны быть. вот и все практикуйся) свернуть ветку.раскручиваешь двигатель на первой где-то до 3-3.5, сбрасываешь га и тут же выключаешь передачу. так онаВАЗ-2101 ВАЗ-2103 ВАЗ-2104 ТЮНИНГ. Какой ВАЗ вам больше нравится? 2101.Примерный диапазон скоростей на каждой передаче для 4-ступенчатой КПП выглядит, как указано в таблице. Передача. I. Переключение скоростей ваз классика. Сергей Синявин. ЗагрузкаОтпиливать Рычаг КПП на Ваз 2107-2101 или нет! от Auto overhaul — Продолжительность: 3:03 Auto overhaul 96 019 просмотров.

Диски R13 Колёса 175/70 Коробка 2101 Мост 2101.»Короткая» передача — это, как я понимаю, такая, когда на малой скорости двигатель уже выходит на обороты максимального крутящего момента. Хочу описать на примере своего первого автомобиля ВАЗ 21093, двигатель 1,5 карбюратор, 2000 г.в.1. Подъезжаем к повороту налево на III со скоростью 60 км, переключаем с перегазовкой II и на скорости 70 км выходим из поворота, где включаем III. Pro Remont. Сергей а шестерня через год или два не приработается так что потом передачи не выключишь?Замена масла в рулевом редукторе на Ваз 2107-2101 от Auto overhaul. Community Forum «Клуб Любителей Классики (и не только)» on DRIVE2. ваз 2106 при каких оборотах переключать передачи.Тапку в пол и быстро шуршим мозгами и ручкой перебирая передачи. Больше скорость -Меньше Ям ! При необходимости снизить скорость на механике и сделать остановку на спусках, в гололед или дождь, необходимо выполнить следующую цепочку действийМеня, когда я только начинал ездить, даже пару раз разворачивало от торможения с выключенной коробкой. Скажем, на ВАЗ—2101, «210))» и «2103» число третьей передачи не 1,29, а 1,49, соответственно больше будет и разница в расходе топлива на третьейПосле достижения 60 км/ч (предел для городской езды) до конца участка равномерно ехали с этой скоростью на четвертой передаче. Но хрен там — она не снимается! Я выжимаю сцепление и в таком виде завожу машину.

Лада 2107 — › Бортжурнал › Замена ремкомплекта рычага коробки передач

Снял декоративный чехол Снял пыльник (стягивая вверх) Процесс снятия рычага. Подковырнул шилом запорную втулку и вынул тем самым её из канавки на стержне рычага и снял стержень рычага Процесс снятия старого ремкомплекта. Аккуратно двумя отвертками разжал лепестки дистанционной втулки и снял ее, а затем упругую и запорную втулки.

Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 — прокладка; 5 — направляющая чашка; 6 — прокладка; 7 — шайба; 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 — пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 — прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка; 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка

Кулиса в КПП — для чего нужна

Кулиса на языке специалистов СТО называется «тягой привода управления коробки переключения передач». Ошибочно за кулису принимают непосредственно сам рычаг переключения, когда кулиса — это многосоставной элемент:

• рычаг переключения передач;
• тяга;
• вилка;
• крепёж сальника.

В составе КПП кулиса играет роль связующего звена между рычагом и карданным валом. Будучи механическим устройством, она может изнашиваться, поэтому водитель сразу же начнёт замечать неполадки в управлении транспортным средством. Текущие поломки обычно связаны с выработкой ресурса кулисы, реже — с падением уровня масла в КПП.

Устройство отличается повышенным сроком службы при правильной эксплуатации автомобиля
