Где стоит редукционный клапан масла газель 406. Самостоятельно регулируем давление масла в двигателях змз

Пропало давление масла в двигателе змз 406

Для начала разберем, почему может произойти понижение давления масла, ведь просто так исчезнуть оно не может. О пониженном давлении масла укажет индикатор на панели приборов. Индикатор может гореть все время или периодически.

Если столкнулись с такой проблемой необходимо выяснить причины и устранить их:

• в первую очередь осмотреть двигатель, на предмет видимых подтеков масла;
• вытащив щуп по меткам выяснить уровень автомасла в двигателе газели;
• если с этим все в порядке переходим к проверке датчика давления масла;
• необходимо открутить датчик, перед этим отключив от него провод;
• подключить манометр проверки давления масла;
• завести мотор, и сверить показания манометра с заводскими показаниями.

Если с показаниями все в норме, а датчик имеет явные подтеки, то скорей всего требуется его замена.

Еще низкое давление возможно из-за жидкого масло для двигателя змз 406. Если это подтвердилось, то необходимо подобрать более густое автомасло, соответствующее допускам двигателя. Дело в том, что масла с недостаточной вязкостью не способны создавать необходимого давления. Особо это касается двигателей с определенной выработкой узлов. В основном это становиться явно на горячем движке. Если движок остывший причина может не проявляться. Индикатор на панели при этом не будет загораться.

Самое последняя и дорогостоящая причина: это износ коленвала и его коренных вкладышей, выработка в районе распредвала, залегание и износ поршневых колец, засорение инжектор. В этом случае потребуется полный ремонт двигателя, измерив при этом все изношенные узлы, и ремонта или замены изношенных агрегатов.

Почему нет давления масла в двигателе

Двигатель — сердце автомобиля, от того, как работает силовой агрегат, зависит все. Двигатель — сложнейшее устройство, которое по той или иной причине подчас дает сбои, всегда такие неожиданные и неприятные. Пропало давление масла в двигателе — одна из наиболее распространенных проблем моторов.
Если вдруг, прогрев мотор на холостых оборотах, вы обнаружили, что зажглась аварийная лампочка давления, следует принимать срочные меры по обнаружению проблемы и ее устранению, пока она не привела к более тяжелым последствиям. Рассмотрим такие вопросы, как низкое давление масла и высокое давление масла — две популярные причины поломок, а также что делать, если нет давления масла в двигателе. Все эти вопросы рассмотрим на примере наиболее популярного в нашей стране двигателя ЗМЗ 406.

Причины снижения давления масла и их устранение

Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?

Резкое падение масла в моторе

Если в двигателе ЗМЗ резко пропадает давление масла, то это может произойти по двум причинам:

не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;

Читать дальше: Как высверлить каленый болт видео

Если редукционный клапан постоянно открыт, давление масла резко падает

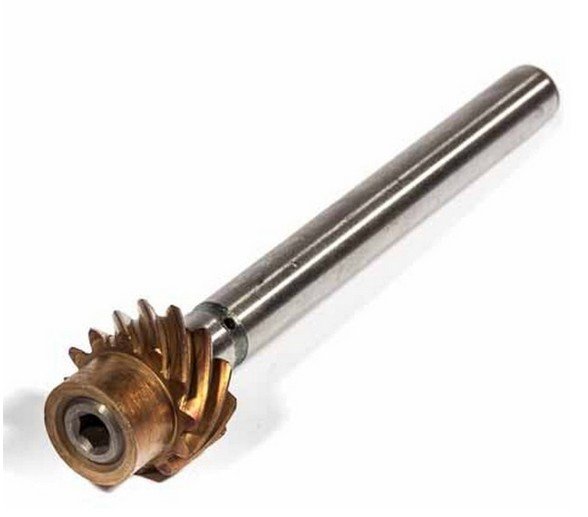

При поломке вала маслонасоса давление может резко упасть

Здесь же следует отметить, что вышеуказанные поломки случаются довольно редко. Для того чтобы это произошло, водитель должен абсолютно «запустить» двигатель и не менять в нём масло годами, либо долгое время пользоваться смазкой, не подходящей по вязкости.

Постепенное падение давления масла

Эта проблема очень часто встречается во всех двигателях семейства ЗМЗ без исключения. Возникнуть она может из-за многих факторов: это и конструкторские ошибки, о которых упоминалось выше, и ненадлежащее обслуживание, и естественный износ деталей, и многое другое. Перечислим самые распространённые причины постепенного падения давления масла:

износ масляного фильтра. Водители «Газелей» настоятельно рекомендуют менять эти фильтры через каждые 5 – 6 тыс. км, а масло менять через каждые 10 тыс. км. Если этого не делать, в масле, каким бы хорошим оно ни было, возникает грязный осадок, который постепенно забивает масляный фильтр. А водитель в этот момент наблюдает вышеуказанные признаки падения масляного давления;

Масляные фильтры на моторах ЗМЗ надо менять как можно чаще

Пружина — основной компонент редукционного клапана в моторе ЗМЗ

Видео: ищем причину падения масляного давления в двигателе ЗМЗ

Итак, причин, вызывающих падение давления масла в двигателях семейства ЗМЗ, существует множество. Некоторые из них являются следствием «врождённых болезней» этого мотора. Другие — результат безалаберности самого водителя, а третьи — результат банального механического износа. Бо́льшую часть этих проблем можно устранить своими силами, а вот капитальный ремонт мотора придётся доверить квалифицированному специалисту.

Всё гениальное просто. Если в вашей «Волге» («Газели», «Соболе», УАЗике и вообще всём, где имеется 406-й движок) стрелка показометра давления масла лежит где-то в красной зоне, лениво и вяло, как член импотента, ненадолго приподымаясь при газовке, не спешите падать в обморок и хвататься за голову, может быть у вас всё ещё остался шанс и вы обойдётесь малой кровью. Сегодня воспользовался советом автора видео и испробовал этот способ. Работает! Правда, использовал несколько другую запчасть, не безымянную китайскую, а пекаровскую, и стоит это сейчас уже далеко не как в конце 2015 года.

[ Новичку: зачитать после просмотра ролика дополнения-советы

] Совет тем, кто будет крутить датчик в первый раз: будьте осторожны, откручивая датчик, не выломайте тройник, выковыривать и менять его в некоторых случаях бывает весьма муторно, неприятно и несколько денежно. Крутите датчик только ключом, рукой можно подкрутить только когда уже будет достаточно усилия мизинца, а то можно сам датчик раскрутить. Не забудьте запомнить какой провод к какому из датчиков идёт, если будете также менять и аварийный датчик на лампу. И постарайтесь не уронить шайбы с винта, зажимающего провод — под машиной их искать тоже гембель. Да, и закручивать со всей дури до упора не надо, а то резьбу сорвёте или тройник лопнет, там кажись конусная резьба — предварительно посмотрите сколько витков резьбы оставалось наружу у прежнего датчика, два-три где-то.

Аварийная лампочка давления масла

Наверное, каждый водитель сталкивался с такой неприятной ситуацией: стоит завести мотор на холостых оборотах, как загорается аварийная лампочка, предупреждающая либо о том, что в двигателе высокое давление масла, либо нет давления масла. Появляются посторонние звуки, стук или скрежет. Оставлять такую проблему нельзя, ее нужно срочно устранять.

Но чтобы убрать поломку, важно сначала понять, в чем она кроется. Поэтому первое, что следует сделать, это провести серьезный мониторинг системы. Нужно обратить внимание на датчики и проводку, возможно, она прохудилась и от этого возникает сбой. Чтобы проверить работоспособность датчика, его следует заменить другим, точно исправным. Если после такой рокировки аварийная лампочка по-прежнему будет гореть, значит, проблема в другом, нужно искать дальше.

Теперь необходимо проверить, какое давление масла. В этом поможет простой прибор — манометр, который легко можно приобрести в любом автомагазине, стоит он вполне приемлемо для всякого бюджета. Вооружившись прибором, снимаем декоративную панель мотора и демонтируем кабели от датчика. Берем ключ на 21 и удаляем контроллер аварийного давления. На место выкрученного датчика ставим манометр.

Следующим этапом заводим мотор и внимательно смотрим на показания прибора. Если с давлением все хорошо, то при холостой работе двигателя на манометре должно быть давление от 0,6-0,8 бар. Если этот показатель уже опускается до 0,5 бар, то проблема налицо. Значит, пропало давление масла, мотор необходимо ремонтировать. Если выше, то произошло обратное, что тоже недопустимо.

Чтобы указанная проблема (отсутствующее или высокое давление масла) не возникла неожиданно, необходимо регулярно проводить комплексную проверку. Такая процедура не займет много времени, зато убережет ваши нервы и сэкономит время на ремонтных работах. Проверить уровень масла в двигателе можно при помощи щупа.

Если пропало давление масла, следует учесть и то, что, скорее всего, где-то произошла протечка. Если мотор подтекает, то это можно обнаружить по масляным пятнам, которые образуются на местах стоянки. Просмотрите тот участок, на котором недавно стояла машина, и если замечены масляные пятна, принимайте меры по устранению протечки. Но не только протечка может влиять на уровень масла.

Масляной жидкости свойственно испаряться в ходе работы двигателя, но незначительно, поэтому просто следите за уровнем и добавляйте жидкость, когда это нужно. Проблемы с уровнем масла выражаются не только в горящей аварийной лампочке — это уже последняя стадия, когда можно с уверенностью сказать, что нет давления масла. Прежде чем лампочка подала предупреждающий сигнал, двигатель, как правило, начинает глохнуть.

Правда, после может заработать вновь, и водитель надеется, что если обошлось на этот раз, то обойдется и в другой. Но такое отношение недопустимо, т. к. техника выходит из строя. Как устранить протечку в двигателе? Протекать может не только старый, но и новый двигатель. Поэтому для предотвращения этой неприятности, несмотря на год выпуска силового агрегата, следует регулярно проверять состояние вентиляции картера.

Эта деталь плоха тем, что часто забивается выхлопными газами, потому следующим этапом деформируется прокладка, а дальше уже поломки идут одна за другой. Необходимо следить и за сальниками. Из-за того, что они постоянно соприкасаются с высокими температурами, материал сальников стареет, ссыхается.

Смотрите также

Комментарии 28

Вот пока далеко не залез смени масло. У меня движка прошла больше сотки, на лукойле 3кг на шелл 4кг холодное. Насос конечно может но я мало встречал чтоб вылетали. У бати движка больше 500т пробегала и почти 4 давит. А маслорадиатор стоит?! Вкрути свечу, может клапан запал.

радиатор снял как только машину купил) на масло тоже поначалу грешил, но однако то же самое масло залили брату в 99 и всё нормально

Разный двиг разное масло! Разные зазоры!

на пробеге около 110000(х.з. реальный или нет) все было то де самое, на горячую при проверке механикой 0,5, заменил насос при прогретом двиге(вент включен был аж) 1.4. Мне помогла замена насоса.

1) давно масло менял? 2) Фильтр не КОЛАН случайно?(попробуй поменять бывает редукционный клапан залипает) 3) В движке что делал в последний раз? бугеля РВ трогал? 4) промвал? ХЗ но для начала попробуй присадку в масло шлепнуть — хуже не сделаешь а пробежишь еще не мало.

Масло лил когда ставил движок, прошло не больше 2000. Фильтр честно не помню, оранжевый какой-то с чёрной полосой. В движке ничего не трогал. В промывки не верю)

У меня пропало давление как то, не прошел и 1000 после смены, перепаниковал, поменял фильтр и все ОК

1) давно масло менял? 2) Фильтр не КОЛАН случайно?(попробуй поменять бывает редукционный клапан залипает) 3) В движке что делал в последний раз? бугеля РВ трогал? 4) промвал? ХЗ но для начала попробуй присадку в масло шлепнуть — хуже не сделаешь а пробежишь еще не мало.

присадки говно. может быть хуже.

померить мехманометром для начала, а дальше видно будет, скорее всего вкладыши, маслонасос давление не дает и на горячую, и на холодную…

Втулки пром вала. Проверенно.

давление манометром замеряли?

два датчика одновременно говорят об этом !чего его мерить

а зачем нервничать-то? Можно замерить манометром, это так сложно что ли?

при его отсутствии — сложновато будет

это другой вопрос уже. Просто у меня давление по приборке показывало в красной зоне на горячую, на холодную чуть больше. При проверке манометром на горячую показывало 3 очка примерно при 3 тыщах оборотов. Так что вот так.

так у тебя лампа аварийная параллельно не загоралась?

не загоралась, но она по моему вообще не загоралась даже при включении зажигания, есть подозрение что она либо не работала, либо ее не было в приборке. Как то так.

не ну здесь чел описывает ситуацию с показаниями двух приборов !и аварийный -а он по настройке с завода срабатывает при давлении ниже 0.8 и параллельно стрелка говорит об одном и том же !и вот уже можно делать вывод что давление реально маловато !

Читать дальше: Какие зазоры клапанов на рено логан

а зачем нервничать-то? Можно замерить манометром, это так сложно что ли?

а смысл ? если стрелка показывает 0.8 и лампа одновременно моргает то датчик исправен и мотор хочет вмешательства !и нервов не было !не правильно понял !

ну может можно ограничиться обычной заменой датчика, хотя мне это не помогло, так и показывает мало. Хотя по манометру другие показания. Ведь если двигатель просит вмешательства, то симптомы не ограничиваются же показанием датчика давления масла, правильно? Может не так понял, извиняюсь

два датчика одновременно говорят об этом !чего его мерить

У меня была ситуация с двумя сдохшими датчиками, причем одновременно

ну бывает конечно всяко

ну это то понятно, интересует что именно: насос или вкладыши поменять может?

Любому двигателю внутреннего сгорания необходима смазка трущихся деталей, и двигатели семейства ЗМЗ в этом плане исключением не являются. Без постоянной смазки такой двигатель проработает максимум час, после чего он просто заклинит. Его цилиндры и клапаны будут серьёзно повреждены, и устранить такую поломку будет крайне сложно. Поэтому давление масла в двигателе ЗМЗ является важнейшим показателем, за которым автовладелец должен тщательно следить. Но на отечественных автомобилях с моторами ЗМЗ давление масла очень часто пропадает. Попытаемся разобраться, по каким причинам это происходит и как это можно устранить.

Устранение протечки масла

Если протечка несильная, то можно воспользоваться обычным герметиком, приобретенным в любом автомагазине. Если же протечка значительная, то герметиком здесь уже не обойтись, придется демонтировать двигатель и заменять устаревшие, деформированные элементы. Некоторые водители уверены, что протечку можно устранить, просто заменив масло на более вязкое. Но это не так. Более вязкое масло не будет вытекать так стремительно, но если проблема есть, ее необходимо решать.

Пропало давление масла в двигателе ЗМЗ 406, как быть, что делать?

Всем доброго дня. В сегодняшней статье мы рассматриваем типовую проблему – пропало давление масла в двигателе ЗМЗ 406. К сожалению это довольно распространенная проблема и типовых причин довольно много в статье мы разберем все причины и то, как они проявляются.

Начнем с описания конструкции системы смазки ЗМЗ 406:

Масляный насос приводится в действие от промежуточного вала через шестигранник. На масляном насосе установлен редукционный клапан, который сбрасывает излишнее давление масла обратно в картер. Из масляного насоса масло через фильтр подается в главную масляную магистраль, из которой смазываются шейки коленчатого вала, и втулки промежуточного вала привода ГРМ. Так же от главной магистрали идет канал в ГБЦ и к гидронатяжителям. В ГБЦ в свою очередь просверлены 2 масляных канала параллельно распределительным валам. По этим каналам масло подается к каждой шейке распределительного вал и к каждому из 16 гидрокомпенсаторов.

Самые проблемные места в системе смазки – редукционный клапан, втулки промежуточного вала и гидронатяжители цепей, но обо всем по порядку…

О двигателях ЗМЗ

Прежде чем говорить о давлении масла, стоит познакомить читателя с самим двигателем. Двигатели ЗМЗ выпускаются Заволжским моторным заводом. У них 4 цилиндра и 16 клапанов.

Двигатели ЗМЗ выпускаются Заволжским моторным заводом

Устанавливаются эти моторы на автомобили «Волга», «УАЗ», «ГАЗель», «Соболь». Семейство включает в себя моторы ЗМЗ-402, 405, 406, 409, 515 и ряд их специальных модификаций. У двигателей ЗМЗ есть свои плюсы:

• хорошая ремонтопригодность;
• простота устройства;
• невысокая требовательность к качеству горючего.

Но есть и минусы:

• привод ГРМ является очень громоздким;
• надёжность натяжителя цепи в приводе ГРМ оставляет желать лучшего;
• поршневые кольца имеют архаичную конструкцию. В результате наблюдаются большие потери смазки и провалы мощности;
• общее качество литья и термической обработки отдельных деталей двигателя с каждым годом становится всё хуже.

Норма давления масла в двигателях ЗМЗ

Давление в смазочной системе измеряется только на хорошо прогретом двигателе, работающем на холостом ходу. Скорость вращения коленвала в момент измерения не должна превышать 900 оборотов в минуту. Вот какие нормы масляного давления считаются идеальными:

• для моторов ЗМЗ 406 и 409 идеальным считается давление в 1 кгс/см²;
• для моторов ЗМЗ 402, 405 и 515 идеальное давление составляет 0.8 кгс/см².

Здесь же следует отметить, что наивысшее давление в смазочной системе двигателя ЗМЗ теоретически может достигать 6.2 кгс/см², однако на практике этого почти никогда не происходит. Как только давление масла достигнет отметки в 5 кгс/см², в моторе открывается редукционный клапан и избыток масла уходит обратно к масляному насосу. Так что достичь критической отметки масло может только в одном случае: если редукционный клапан заклинило в закрытом положении, а такое случается крайне редко.
